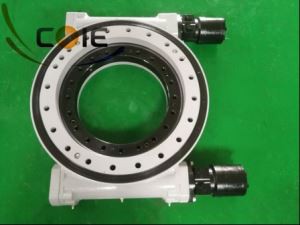

סדרת SC מוצרים מעובדים על ידי איטום שמן מסגרת סיבוב שפתיים כפולות. השומן הופך לסרט נוזלי יציב בעת ההפעלה, מה שלא רק מפחית את קצב הקורוזיה ואת חיכוך הפיר בתהליך הפעולה.
תיאור ייצור:
|
דֶגֶם |
SC12 |
מותג |
Coresun Drive |
|
יישום |
גשש סולארי |
סוּג |
מְצוֹרָף |
|
חוֹמֶר |
42CrMo,50Mn |
מומנט פלט (מקסימום) |
15.6kN.m |
|
רגע הטיה (מקסימום) |
54.3kN.m |
מומנט מחזיק |
43kN.m |
|
דירוג צירי סטטי |
475kN |
דירוג רדיאלי סטטי |
190kN |
|
יחס הילוך |
78:1 |
יְעִילוּת |
40% |
כונן סגור של דיור סגור, כונן סיבובי חלים בעיקר על המצב הגבוה יחסית לדרישה גבוהה לאירוע עמיד בפני אבק, גשם ומניעת קורוזיה. דרגת דיוק IP65.
הערה:
מנועים שונים (AC, DC, הידראולי) יכולים להיות מתוכננים על פי דרישת הלקוח.
פיר מול המנוע יכול לבחור להיות ראש משושה או לא ראש משושה.
סוג שן: שן תולעת
הנעה נעה בעומס בינוני
סוג כונן: הנעה הידראולית
קוטר מרכז סיבובי: 308 מ"מ
נתונים טכניים נוספים:
מודול: 5
מספר פירי תולעת: 1
יחס הילוכים: 78:1
יעילות: 40%
גלגלי שיניים נעולים עצמיים: כן
משקל: 64 ק"ג
חיי עבודה: 25 שנים
זמן אספקה: 7 ימים לאחר התשלום
יישום
ייצור מיסבים של כונן הטיה
תיבת הילוכים שולחן סיבוב
ציוד הנפה לתפיסת עץ
